XBD消防喷淋泵,上海喷淋泵,上海喷淋消防泵

XBD消防喷淋泵,上海喷淋泵,上海喷淋消防泵

型    号:
报    价: 8000
分享到:

XBDXIAOFANGPENLINBENGYOUDIANJIHEBENGLIANGBUFENZUCHENG,BENGHEDIANJITONGZHOU,BENGJIEGOUBAOKUOBENGTI、YELUN、BENGGAI、JIXIEMIFENGDENGBUJIANZUCHENG

XBD消防喷淋泵,上海喷淋泵,上海喷淋消防泵的详细资料:

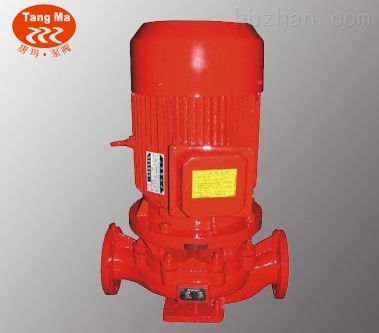

XBD消防喷淋泵由电机和泵两部分组成,泵和电机同轴,泵结构包括泵体、叶轮、泵盖、机械密封等部件组成。XBD消防喷淋泵进、出口在同一水平轴线上,且口径规格相同,装卸极为方便,占地面积小。泵设有安装底座,便于安装,增加泵运行的稳定性。泵密封采用机械密封,具有密封可靠,无泄漏的特点。泵的轴向力由叶轮设平衡环来进行平衡。泵的进出口法兰按1.6MPa压力设计,管路配套方便。输送液体的流量范围为5~80L/S,压力范围为0.2~2.25MPa,配套功率范围为1.5~200KW,口径范围φ50~φ250mm。根据用户需要,轴向密封可采用机械密封,由压盖、平垫、轴套和机械密封组成,属单端面非平衡型机械密封。装机械密封时,泵盖上的回水孔端部应装流塞,使少量的水进入填料腔。泵的旋转方向,从驱动端看,为顺时针方向。

■XBD消防喷淋泵特点■

 1、泵结构紧凑、体积小、外形美观,其结构决定安装占地面积小,如加上防护罩可置于户外使用。
 2、叶轮直接安装在电机轴上,从而保证泵的同心度,因而增强了泵的运行稳定性和延长泵的使用寿命。
 3、轴封采用机械密封或机械密封的组合,采用优质的质合金密封环,增强了密封的耐磨性能有效地延长寿命。
 4、安装检修方便,无需拆动管路系统。泵进口和出口为相同口径,简化了管路的连接。
 5、可根据流量和扬程的需要采用泵的串、并联运行方式。
 6、可根据需要,吸入口和吐出口可安装成0°、90°、180°、270°几个不同方向以满足不同的连接场合。
 7、泵扬程可根据需要增减水泵级数并结合切割叶轮外径予以满足,而不改变安装占地面积。


■产品用途■

XBD消防喷淋泵主要用于各个事业单位、工程建设、高层大厦等到固定消防系统中的消防栓灭火系统。


■产品安装■
          1、安装前应仔细检查泵体流产内有无硬质物,以免运行时损坏叶轮和泵体。
          2、安装时管路理量不允许加在泵上,以免使泵变形,影响正常运行。
          3、拧紧地脚螺栓,以免起动时振动对泵性能产生影响。
          4、在泵的进、出口管路上安装调节阀,在泵出口附近安装压力表,以控制泵在额定工况内运行,确保泵的正常使用。
          5、排出管路如装逆止阀应装在闸阀的外面。
          6、泵的安装方式分为硬性联接安装和柔性联接安装。

 消防喷淋泵结构图



XBD消防泵产品用途性能参数



流量Q
(L/s)

出口压力
(MPa)

转速n
(r/min)

功率P
(Kw)

效率η
(%)

XBD3.0/5-50(65)

5

0.30

2900

4

63

XBD3.2/5-50(65)

0.32

XBD3.4/5-50(65)

0.34

XBD4.6/5-50(65)

5

0.46

2900

7.5

58

XBD4.8/5-50(65)

0.48

XBD5.0/5-50(65)

0.50

XBD7.6/5-50(65)

5

0.76

2900

15

50

XBD7.8/5-50(65)

0.78

XBD8.0/5-50(65)

0.80

XBD11/5-50(65)

5

1.10

2900

30

40

XBD12/5-50(65)

1.20

XBD12.5/5-50(65)

1.25

XBD3.0/10-65(80)

10

0.30

2900

7.5

71

XBD3.2/10-65(80)

0.32

XBD3.4/10-65(80)

0.34

XBD4.6/10-65(80)

10

0.46

2900

15

67

XBD4.8/10-65(80)

0.48

XBD5.0/10-65(80)

0.50

XBD7.6/10-65(80)

10

0.76

2900

22

59

XBD7.8/10-65(80)

0.78

XBD8.0/10-65(80)

0.80

XBD11/10-65(80)

10

1.10

2900

37

54

XBD12/10-65(80)

1.20

XBD12.5/10-65(80)

1.25

XBD3.0/25-80(100)

25

0.30

2900

15

76

XBD3.2/25-80(100)

0.32

XBD3.4/25-80(100)

0.34

XBD4.6/25-80(100)

25

0.46

2900

22

74

XBD4.8/25-80(100)

0.48

XBD5.0/25-80(100)

0.50

XBD7.6/25-80(100)

25

0.76

2900

37

69

XBD7.8/25-80(100)

0.78

XBD8.0/25-80(100)

0.80

XBD11/25-80(100)

25

1.10

2900

75

69

XBD12/25-80(100)

1.20

XBD12.5/25-80(100)

1.25

XBD13/25-80(100)

25

1.30

2900

90

57

XBD14/25-80(100)

1.40

XBD15/25-80(100)

1.50

XBD3.0/45-100(125)

45

0.30

2900

22

73

XBD3.2/45-100(125)

0.32

XBD3.4/45-100(125)

0.34

XBD4.6/45-100(125)

45

0.46

2900

37

77

XBD4.8/45-100(125)

0.48

XBD5.0/45-100(125)

0.50

XBD7.6/45-100(125)

45

0.76

2900

55

80

XBD7.8/45-100(125)

0.78

XBD8.0/45-100(125)

0.80

XBD11/45-100(125)

45

1.10

2900

90

70

XBD12/45-100(125)

1.20

XBD12.5/45-100(125)

1.25

XBD2.8/55-150(200)

55

0.28

1450

30

78

XBD3.0/55-150(200)

0.30

XBD3.2/55-150(200)

0.32

XBD4.6/55-150(200)

55

0.46

1450

45

75

XBD4.8/55-150(200)

0.48

XBD5.0/55-150(200)

0.50

XBD7.6/55-150

55

0.76

2900

75

76

XBD7.8/55-150

0.78

XBD8.0/55-150

0.80

XBD11/55-150

55

1.10

2900

110

73

XBD12/55-150

1.20

XBD12.5/55-150

1.25

XBD13/55-150

45

1.30

2900

110

80

XBD14/55-150

1.40

XBD15/55-150

1.50

XBD4.6/100-200

100

0.46

1450

75

81

XBD4.8/100-200

0.48

XBD5.0/100-200

0.50

XBD3.0/150-250

150

0.30

1450

75

80

XBD3.2/150-250

0.32

XBD3.4/150-250

0.34

XBD4.6/140-250

140

0.46

1450

90

72

XBD4.8/140-250

0.48

XBD5.0/140-250

0.50

XBD2.4/200-300

200

0.24

970

75

81

XBD2.6/200-300

0.26

XBD2.8/200-300

0.28

XBD2.8/200-300(350)

200

0.28

1450

90

84

XBD3.0/200-300(350)

0.30

XBD3.2/200-300(350)

0.32

XBD4.0/200-300

200

0.40

970

132

84

XBD4.2/200-300

0.42

XBD4.4/200-300

0.44

XBD4.6/160-300

160

0.46

1450

110

78

XBD4.8/160-300

0.48

XBD5.0/160-300

0.50

XBD4.6/200-350

200

0.46

1450

160

83

XBD4.8/200-350

0.48

XBD5.0/200-350

0.50

XBD2.8/300-400

300

0.28

1450

132

76

XBD3.0/300-400

0.30

XBD3.2/300-400

0.32

XBD2.8/330-500

330

0.28

1450

160

78

XBD3.0/330-500

0.30

XBD3.2/330-500

0.32
